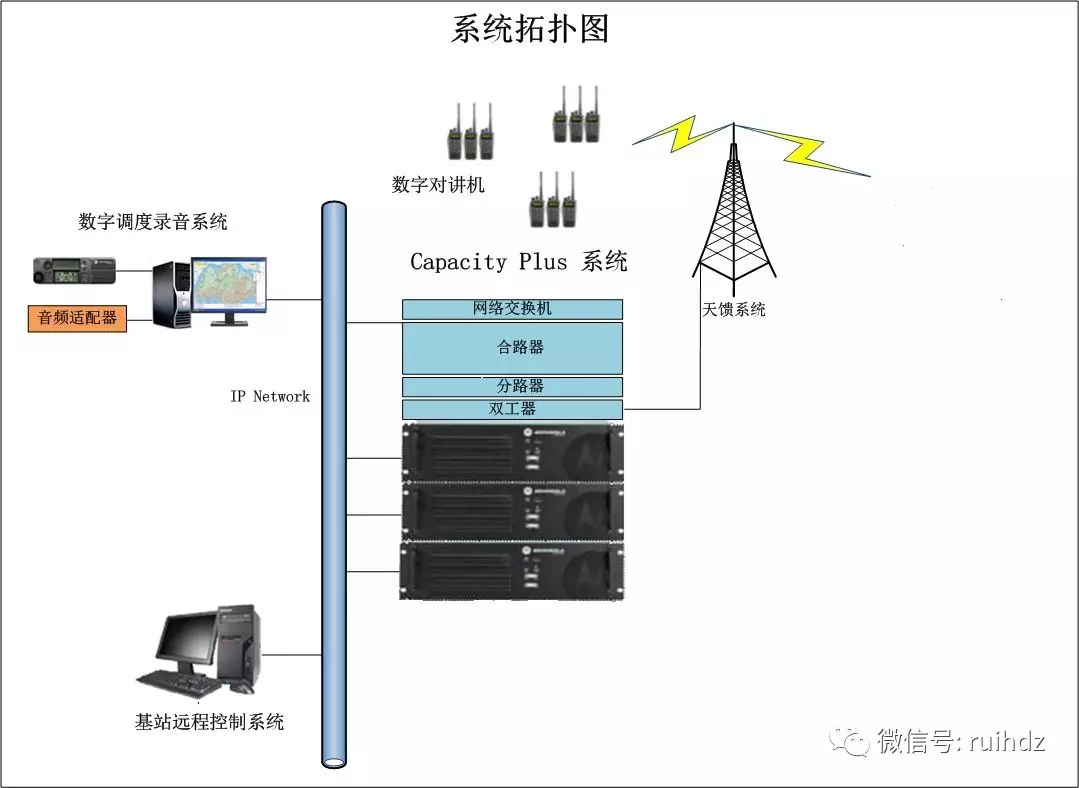

Capacity Plus多信道無線對講系統--數字無線集群通信系統由數字基站、數字對講終端、數字調度錄音系統組成，其中數字中繼臺、數字調度錄音系統、基站遠程控制系統接入到IP Network中。

Capacity Plus數字集群基站系統圖

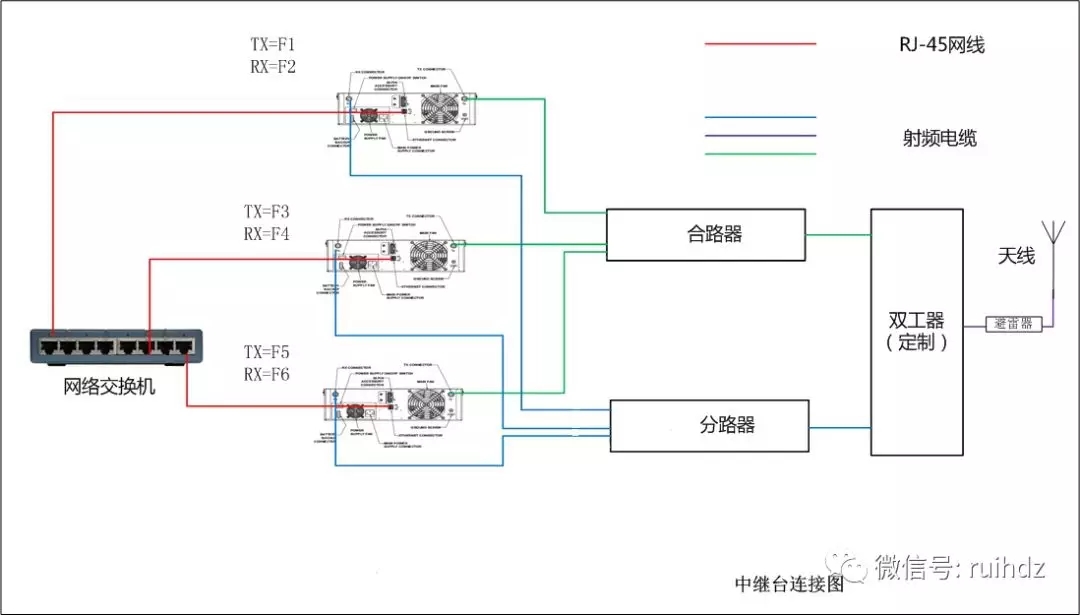

系統由Capacity Plus中繼臺、合路器、分路器、雙工器、射頻線纜、室內全向天線組成。原有數字常規中繼臺可通過軟件升至Capacity Plus中繼臺。數字中繼臺TX、RX端均通過射頻電纜分別接入合路器及分路器，合路器輸出端（ANT）及分路器輸出端（ANT）通過射頻電纜接入雙工器的HIGH端及LO端，再由雙工器的ANT端通過射頻電纜連接避雷器和室外天線。數字中繼臺背板的RJ45接口采用以太網網線連接網絡交換機。

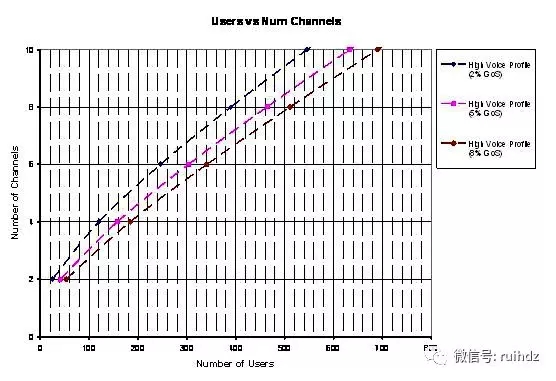

系統負荷

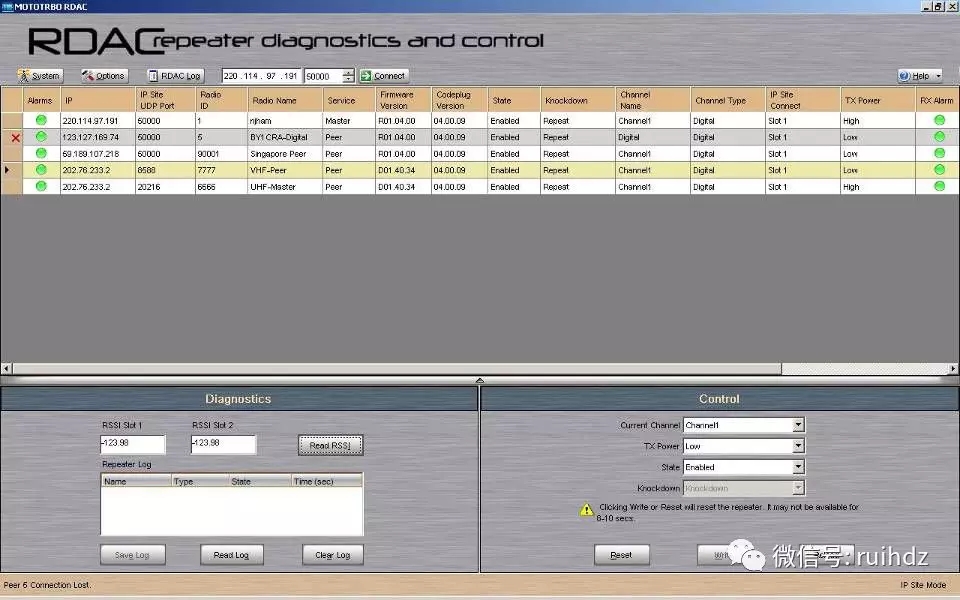

基站遠程控制系統

系統管理員可以使用RDAC遠程監控管理系統中的轉發臺?？刂浦行目梢匀我夂艚懈鹘M網，可監控各基站運行情況、遙控各基站的連接組網，可對各基站進行相應組合、互聯互通，達到呼百應、實時通話。

可以實現的功能有：

A.中繼器狀態診斷

有效/失效

模擬/數字

聯網/本地轉發

發射功率（高/低）

可用信道

信號場強

IP地址和UDP端口

B.中繼器報警

接收機故障報警

發射機故障報警

溫度過熱報警

電源故障報警

主風扇故障報警
